Marstek CT002 Smart Meter anschließen: Anleitung für 1- & 3-phasig

Die Marstek CT002 Anleitung erklärt, wie der Smart Meter in ein einphasiges oder dreiphasiges Hausnetz eingebunden, anschließend mit der MARSTEK App verbunden und einem kompatiblen Marstek-Speicher zugeordnet wird. Der CT002 misst den Stromfluss am zentralen Netzanschlusspunkt und erkennt dadurch, ob dein Haushalt gerade Strom aus dem Netz bezieht oder überschüssige Solarenergie einspeist.

Besonders wichtig ist die richtige Zuordnung der Messkanäle. Der CT002 verfügt über drei Stromsensoren und kann deshalb sowohl einphasig als auch dreiphasig eingesetzt werden. Bei einer dreiphasigen Installation müssen die drei Außenleiter jeweils dem passenden Spannungs- und Strommesskanal zugeordnet sein. Bei einer einphasigen Installation wird dagegen nur ein Messkanal verwendet.

Die elektrische Installation erfolgt im Sicherungs- beziehungsweise Verteilerkasten. Deshalb gilt: Den Marstek CT002 anschließen und elektrisch verdrahten darf nur eine qualifizierte Elektrofachkraft. App-Einrichtung, WLAN-Verbindung und die anschließende Kontrolle der Messwerte kannst du dagegen in der Regel selbst durchführen.

Jetzt kostenlose Beratung anfordern!

Was macht der Marstek CT002 Smart Meter?

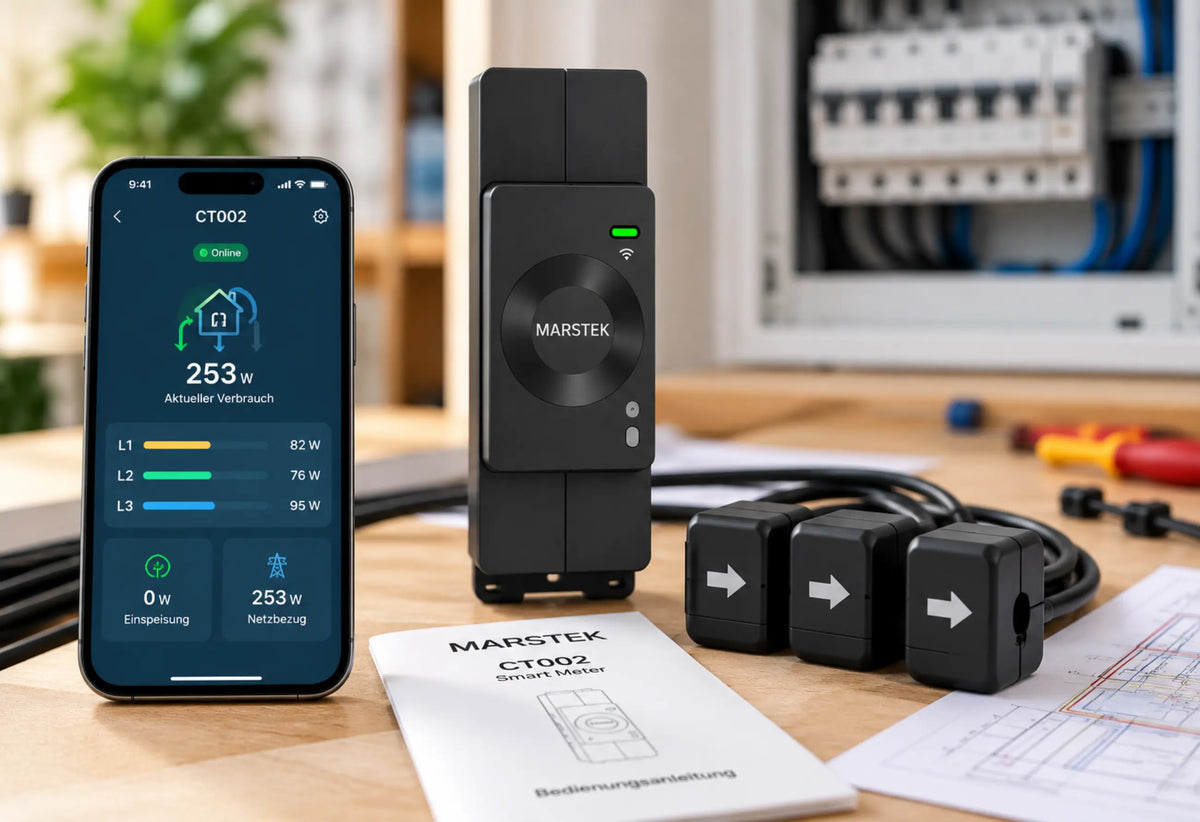

Der CT002 ist ein auf der DIN-Tragschiene montierter Smart Meter für Marstek-Energiesysteme. Er misst nicht den Verbrauch eines einzelnen Gerätes, sondern den Energiefluss des gesamten Haushalts beziehungsweise des relevanten Netzanschlusspunktes.

Dadurch erkennt das System, ob aktuell Strom aus dem öffentlichen Netz bezogen oder überschüssiger Solarstrom eingespeist wird. Diese Messwerte können an einen kompatiblen Marstek-Speicher weitergegeben werden. Der Speicher passt seine Lade- oder Entladeleistung anschließend automatisch an den aktuellen Energiebedarf an.

Ein einfaches Beispiel zeigt den Nutzen: Erzeugt dein Balkonkraftwerk 700 W und dein Haushalt benötigt davon nur 250 W, entsteht ein Überschuss von rund 450 W. Der CT002 erkennt diesen Energiefluss. Ein verbundener Speicher kann darauf reagieren und seine Ladeleistung erhöhen. Steigt der Verbrauch später über die aktuelle Solarproduktion, kann gespeicherte Energie wieder zur Versorgung des Haushalts genutzt werden.

Der CT002 bildet damit die Messgrundlage für automatische Eigenverbrauchsoptimierung und eine möglichst geringe Netzeinspeisung.

Technische Daten des Marstek CT002

Der CT002 besitzt drei Messkanäle und kann bis zu 100 A pro Phase erfassen. Damit ist er für typische ein- und dreiphasige Hausanschlüsse ausgelegt. Die Messwerte werden über WLAN beziehungsweise Bluetooth in das Marstek-System eingebunden.

Was du vor der Installation prüfen solltest

Bevor der Marstek Smart Meter angeschlossen wird, sollte zunächst geklärt werden, ob im Verteiler ausreichend Platz vorhanden ist und an welcher Stelle der gesamte relevante Energiefluss gemessen werden kann. Entscheidend ist nicht nur, dass die Stromsensoren auf irgendeinem Außenleiter sitzen, sondern dass der gewählte Messpunkt tatsächlich Netzbezug, Verbrauch und PV-Einspeisung vollständig erfasst.

Auch der WLAN-Empfang sollte bereits vor der endgültigen Montage geprüft werden. Der CT002 nutzt ein 2,4-GHz-WLAN. Gerade metallische Verteilerkästen oder Technikräume im Keller können das Signal deutlich abschwächen. Ist die Verbindung bereits am geplanten Einbauort instabil, sollte dies vor der Installation gelöst werden.

Zum Lieferumfang gehören der CT002 selbst sowie drei Stromsensoren. Vor dem Einbau sollten Gehäuse, Anschlüsse und Sensorkabel auf Beschädigungen kontrolliert werden. Für die eigentliche elektrische Installation ist anschließend die aktuelle Herstellerdokumentation maßgeblich.

Marstek CT002 Anschlussplan: Das Grundprinzip

Der Marstek CT002 Anschlussplan kombiniert Spannungs- und Strommessung. Die drei Messkanäle werden dabei jeweils einer Phase zugeordnet.

Vereinfacht gilt:

Bei einem dreiphasigen Hausanschluss werden alle drei Kanäle verwendet. Bei einer einphasigen Installation wird dagegen nur der benötigte Messkanal genutzt.

Der Stromsensor misst den Stromfluss über das Magnetfeld des jeweiligen Leiters. Er wird deshalb um den Außenleiter gelegt und nicht in Reihe in den Laststromkreis eingebaut. Entscheidend ist dabei, dass jeder Sensor nur den vorgesehenen einzelnen Leiter erfasst.

Spannungs- und Strommesskanal müssen außerdem zur selben Phase gehören. Wird beispielsweise der Stromsensor von L1 mit dem Spannungskanal einer anderen Phase kombiniert, können falsche Leistungswerte entstehen.

Marstek CT002 1-phasig anschließen

Obwohl der CT002 als 3-Phasen Smart Meter angeboten wird, kann er auch in einem einphasigen System eingesetzt werden. In diesem Fall wird lediglich ein Messkanal benötigt.

Das Prinzip ist einfach: Der verwendete Außenleiter wird dem ersten Messkanal zugeordnet, während die beiden übrigen Kanäle ungenutzt bleiben. Der dazugehörige Stromsensor misst den Strom auf diesem Außenleiter und liefert zusammen mit der Spannungsmessung die Leistungswerte des Haushalts.

Für den Nutzer ist dabei vor allem wichtig, dass der Sensor am richtigen Messpunkt sitzt. Wird er lediglich an einem einzelnen Unterstromkreis angebracht, sieht der Smart Meter nicht den gesamten Energiefluss des Haushalts. Für die automatische Speichersteuerung sollte daher der relevante zentrale Netzbezug beziehungsweise die Einspeisung erfasst werden.

Nach Abschluss der elektrischen Installation erfolgt die Kontrolle über die App. Wird beispielsweise ein größerer Verbraucher eingeschaltet, sollte der angezeigte Hausverbrauch entsprechend steigen. Bleibt der Wert unverändert oder verändert sich in die falsche Richtung, sollte die Installation überprüft werden.

Marstek CT002 3-phasig anschließen

Bei einem dreiphasigen Hausanschluss nutzt der CT002 alle drei Messkanäle. Jeder Außenleiter wird einem eigenen Spannungs- und Strommesskanal zugeordnet.

Entscheidend ist dabei die eindeutige Paarung. L1 gehört zu Kanal A, L2 zu Kanal B und L3 zu Kanal C. Wird diese Zuordnung vertauscht, können die Einzelwerte und damit auch die automatische Speicherregelung falsch sein.

Der CT002 sollte außerdem an einem Messpunkt installiert werden, an dem möglichst sämtliche relevanten Verbraucher, die PV-Erzeugung und der Speicher berücksichtigt werden. Wird nur eine Unterverteilung erfasst, kann der Smart Meter einen Teil des Haushalts übersehen.

Nach der Installation sollten die drei Phasen einzeln auf Plausibilität geprüft werden. Ist bekannt, auf welcher Phase sich ein bestimmter größerer Verbraucher befindet, lässt sich kontrollieren, ob beim Einschalten tatsächlich der erwartete Messkanal reagiert. Auf diese Weise können vertauschte Sensoren oder Phasenzuordnungen frühzeitig erkannt werden.

Pfeilrichtung der CT-Sensoren richtig prüfen

Einer der häufigsten Fehler beim Anschließen des Marstek CT002 ist eine falsche Ausrichtung der Stromsensoren. Die Sensoren müssen entsprechend dem offiziellen Marstek-Anschlussplan montiert werden, damit das System Netzbezug und Einspeisung korrekt unterscheiden kann.

Ist ein Sensor in der falschen Richtung montiert, kann sich die gemessene Stromrichtung umkehren. Die App zeigt dann beispielsweise Einspeisung an, obwohl tatsächlich Strom aus dem Netz bezogen wird. Auch negative Verbrauchswerte oder ein Speicher, der entgegen dem tatsächlichen Energiefluss lädt beziehungsweise entlädt, können darauf hindeuten.

Besonders bei einem dreiphasigen Anschluss sollte deshalb nicht nur die Gesamtsumme betrachtet werden. Alle drei Phasen müssen plausibel reagieren und nach demselben Prinzip ausgerichtet sein.

Korrekturen an den Stromsensoren innerhalb des Verteilers gehören wiederum in die Hände einer Elektrofachkraft.

MARSTEK App und WLAN einrichten

Nach Abschluss der elektrischen Installation wird der CT002 in der MARSTEK App eingerichtet. Dafür muss der Smart Meter eingeschaltet und per Bluetooth erreichbar sein.

In der App wird ein neues Gerät hinzugefügt und der CT002 ausgewählt. Anschließend verbindest du ihn mit deinem 2,4-GHz-WLAN. Nach erfolgreicher Einrichtung sollte das Gerät in der App als online erscheinen.

Probleme entstehen häufig durch schwachen WLAN-Empfang oder dadurch, dass Smartphone und Smart Meter während der ersten Einrichtung in unterschiedlichen Netzwerken arbeiten. Gerade bei Routern, die 2,4 und 5 GHz unter demselben Netzwerknamen bündeln, kann eine vorübergehende Trennung der beiden Frequenzbänder bei der Einrichtung helfen.

Ist der CT002 online, sollte außerdem geprüft werden, ob eine aktuelle Firmware verfügbar ist. Während eines Updates dürfen Stromversorgung und Netzwerkverbindung nicht unterbrochen werden.

CT002 mit einem Marstek-Speicher verbinden

Damit der Smart Meter nicht nur Messwerte anzeigt, sondern tatsächlich die Speicherleistung beeinflusst, muss er in der MARSTEK App demselben Energiesystem wie der Speicher zugeordnet werden.

Der Speicher verwendet anschließend die CT002-Daten als Grundlage für seine automatische Regelung. Erkennt der Smart Meter Solarüberschuss, kann der Speicher laden. Erkennt er Netzbezug, kann gespeicherte Energie bereitgestellt werden.

Bei der Venus E 3.0 lässt sich der CT002 beispielsweise für die automatische Eigenverbrauchssteuerung nutzen. Entscheidend ist, dass Smart Meter und Speicher im selben Konto eingerichtet und korrekt miteinander verknüpft sind.

Nach der Zuordnung sollte zunächst ein einfacher Eigenverbrauchsmodus verwendet werden. So lässt sich am leichtesten überprüfen, ob der Speicher auf steigenden und sinkenden Hausverbrauch korrekt reagiert.

Messwerte nach der Installation verifizieren

Nach dem Marstek CT002 Installieren sollte das System nicht sofort unbeaufsichtigt in den Automatikbetrieb gehen. Eine kurze Plausibilitätsprüfung zeigt, ob Messpunkt, Phasen und Stromrichtung korrekt erfasst werden.

Beginne mit dem normalen Grundverbrauch des Haushalts. Auch ohne große aktive Geräte sollte durch Kühlschrank, Router oder Stand-by-Verbraucher normalerweise eine gewisse Leistung sichtbar sein.

Anschließend kann ein Verbraucher mit gut erkennbarer Leistung eingeschaltet werden. Steigt der angezeigte Hausverbrauch ungefähr entsprechend an, reagiert der Messkanal plausibel. Bei einem dreiphasigen System kann zusätzlich geprüft werden, ob die richtige Phase auf den Lastwechsel reagiert.

Danach lohnt sich ein Blick auf die Stromrichtung. Wird bei fehlender Solarproduktion ein größerer Verbraucher eingeschaltet, sollte Netzbezug angezeigt werden. Bei ausreichend hoher PV-Produktion und geringem Hausverbrauch sollte dagegen ein Überschuss erkennbar sein.

Ist ein Marstek-Speicher verbunden, kann abschließend geprüft werden, ob dieser passend auf beide Situationen reagiert.

Häufige Probleme nach dem Anschluss

Viele vermeintliche Defekte entstehen durch Messpunkt, Sensororientierung oder Phasenzuordnung. Deshalb lohnt es sich, die Werte zunächst systematisch zu prüfen, bevor ein Reset durchgeführt oder das Gerät ausgetauscht wird.

Entdecke dein passendes Balkonkraftwerk mit dem Produktfinder

Marstek CT002 Anleitung PDF und Original-Anschlussplan

Für die elektrische Installation bleibt die aktuelle Marstek CT002 Anleitung als PDF die maßgebliche Quelle. Dort findest du den Original-Anschlussplan, die aktuellen Klemmenbezeichnungen und die Sicherheitsvorgaben für die konkrete Geräteversion.

Gerade bei einem Produkt, das fest im Verteiler installiert wird, sollte nicht ausschließlich mit einer älteren Anleitung oder einer Darstellung aus einem Blog gearbeitet werden. Hardwarestände und Herstellerunterlagen können sich verändern.

Die Elektrofachkraft sollte deshalb vor Beginn der Arbeiten prüfen, ob Modellbezeichnung und Dokumentversion zur tatsächlich vorhandenen Hardware passen.

Fazit: Marstek CT002 richtig anschließen und anschließend prüfen

Die Marstek CT002 Anleitung lässt sich in zwei klare Bereiche aufteilen: Die elektrische Installation übernimmt die Elektrofachkraft, während WLAN-, App- und Speicherzuordnung anschließend vom Nutzer eingerichtet werden können.

Bei einem einphasigen System genügt ein Messkanal. Bei einem dreiphasigen Anschluss werden alle drei Phasen separat erfasst. Entscheidend ist dabei nicht nur die Zahl der verwendeten Sensoren, sondern die korrekte Zuordnung von Phase, Spannungsmessung und Stromsensor.

Ebenso wichtig ist der Messpunkt. Der CT002 sollte den gesamten für die Speicherregelung relevanten Energiefluss erfassen. Ist der Messpunkt falsch gewählt oder ein Sensor falsch ausgerichtet, kann selbst ein technisch einwandfreier Smart Meter unplausible Werte liefern.

Nach der Installation sollte deshalb immer eine kurze Funktionsprüfung erfolgen. Grundverbrauch, definierter Lastwechsel, Netzbezug und Solarüberschuss lassen sich relativ einfach miteinander vergleichen. Erst wenn diese Werte plausibel sind, sollte die automatische Speicherregelung dauerhaft genutzt werden.

Wer den Marstek Smart Meter CT002 anschließen lässt und anschließend sorgfältig konfiguriert, schafft damit die Grundlage für eine automatische Eigenverbrauchsoptimierung und eine bedarfsgerechte Steuerung seines Marstek-Speichers.
